█ 模块通信接口支持Ethernet/IP总线协议，支持100M/s以太网通讯。
█ 支持WEB界面配置IP地址，方便快速使用和维护。
█ 提供EDS模块描述文件。
█ 集成的2口交换机方便构建线性扑拓结构。
█ 可以与各种支持Ethernet/IP主站的PLC、计算机等设备通讯。
█ 多种16点或者32点开关量组合型号。
█ 35米导轨安装方式和螺钉安装方式。
| 型号 | 订货号 | 产品描述 |
| RE30 EI 88000-P | 01 03 0600 | Ethernet/IP 8点输入 8点PNP晶体管输出 弹片端子接线 |
| RE30 EI 88000-N | 01 03 0601 | Ethernet/IP 8点输入 8点NPN晶体管输出 弹片端子接线 |
| RE30 EI H0000-D | 01 03 0602 | Ethernet/IP 16点输入弹片端子接线 |
| RE30 EI 0H000-P | 01 03 0603 | Ethernet/IP 16点PNP晶体管输出 弹片端子接线 |
| RE30 EI 0H000-N | 01 03 0604 | Ethernet/IP 16点NPN晶体管输出 弹片端子接线 |
| RE30 EI HH000-P | 01 03 0605 | Ethernet/IP16点输入 16点PNP晶体管输出 弹片端子接线 |
| RE30 EI HH000-N | 01 03 0606 | Ethernet/IP 16点输入 16点NPN晶体管输出 弹片端子接线 |
| RE30 EI X8000-P | 01 03 0607 | Ethernet/IP24点输入 8点PNP晶体管输出 弹片端子接线 |
| RE30 EI X8000-N | 01 03 0608 | Ethernet/IP 24点输入 8点NPN晶体管输出 弹片端子接线 |
| RE30 EI 8X000-P | 01 03 0609 | Ethernet/IP 8点输入 24点PNP晶体管输出 弹片端子接线 |
| RE30 EI 8X000-N | 01 03 0610 | Ethernet/IP 8点输入 24点NPN晶体管输出 弹片端子接线 |
| RE30 EI D0000-D | 01 03 0611 | Ethernet/IP 32点输入弹片端子接线 |
| RE30 EI 0D000-P | 01 03 0612 | Ethernet/IP 32点PNP晶体管输出 弹片端子接线 |
| RE30 EI 0D000-N | 01 03 0613 | Ethernet/IP 32点NPN晶体管输出 弹片端子接线 |

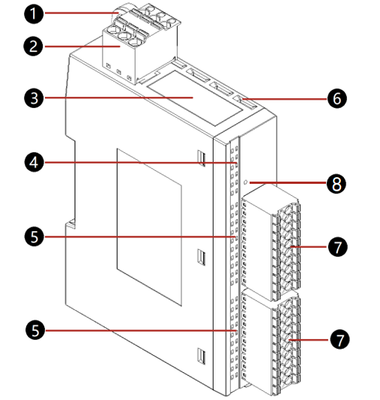

| 1 | 模块螺钉固定孔 | 5 | IO接口状态指示灯 |
|
|
| 2 | 电源连接器 | 6 | 散热孔 |
|
|
| 3 | PROFINET总线接口 | 7 | 开关量连接器 |
|
|
| 4 | 电源和通信指示灯 | 8 |
|
|
|
| Ethernet/IP总线接口 |
| 端口数量 | 2，具有交换功能 |
| 类型 | 以太网 |
| 连接类型 | RJ45插座，自适应直连和交叉 |
| 传输速率 | 100Mb/s |
| 隔离（外部与总线IO内部） | 变压器隔离，1500V DC |
| 电缆类型 | CAT5e屏蔽电缆 |
| 常规参数 |
| 供电电压 | DC24V(-25%...+30%) |
| 模块电流消耗 | 见模块参数 |
| 工作温度 | -10℃…+55℃ |

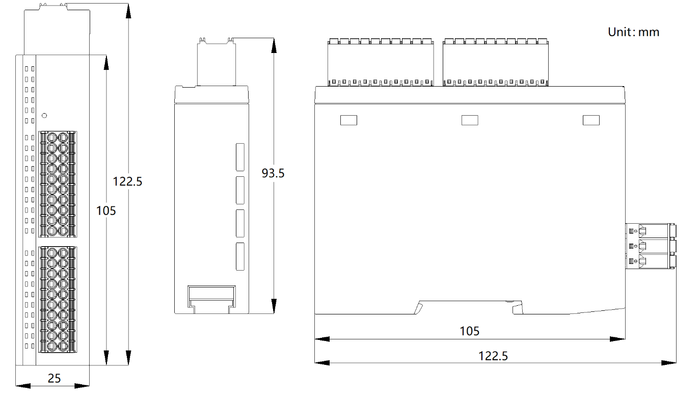

| 尺寸(W/H/D)mm | 25/122.5/93.5 |
| 防护等级 | IP20 |
| 抗振动 | 符合IEC 60068-2-6标准 |
| 抗冲击 | 符合IEC 60068-2-7标准 |
| EMC-抗干扰性 | 符合IEC 61000-4标准 |
| EMC-辐射干扰 | 符合EN 55011标准 |
