产品型号：RE90 EMB485-1/ RE90 EMB232-1
订货号： 01 09 1710 /01 09 1712

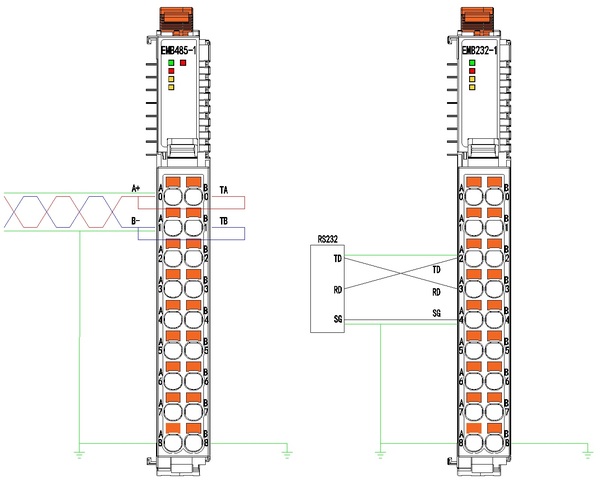

█ 提供一个通道RS485或RS232通讯接口。
█通讯接口与背板电气隔离。
█支持支持标准的MODBUS RTU协议，支持01H、02H、03H、04H、05H、06H、0FH、10H功能码。
█波特率可设定2400、4800、9600、19.2K、38.4K、57.6K 115.2K。
█具有通讯数据收发指示灯和通讯故障指示灯
█ RS485配置内置120欧姆终端电阻可选接。

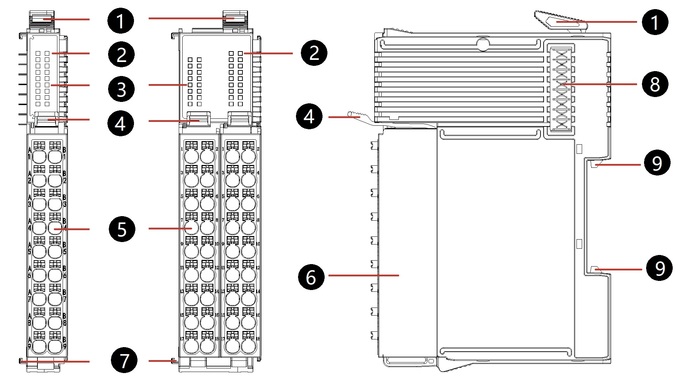

| 1 | 模块拆卸扳手 | 5 | 接线孔 | 9 | 模块状态指示灯 |
| 2 | 模块状态指示灯 | 6 | 可拆卸接线端子 | 10 | 安装导轨固定卡口 |
| 3 | 模块IO状态指示灯 | 7 | 模块之间连接装置 |
|
|
| 4 | 接线端子拆卸扳手 | 8 | 模块之间通信和系统电源连接器 |
|
|
| 电气参数 |
| 供电电压 | DC24V(-25%...+30%) |
|
|
| 地址空间 | 输入32个字节，输出32个字节 |
|
|
| 通道与背板之间电气隔离 | 隔离 |
|
|
| 通讯接口类型 | 两线RS485/3线RS232 |
|
|
| 系统电流消耗 | 4mA |
|
|
| 接线电缆长度 | RS232最长15M(屏蔽)，RS485最长1000M (屏蔽) |
|
|
| 模块通讯状态 | 数据发送指示黄色+数据接收指示黄色+模块故障红色 |
|
|
| MODBUS通讯接口参数 |
| 通讯通道数量 | 1 |
|
|
| 隔离保护 | 1500V电气隔离 |
|
|
| MODBUS协议 | 支持标准的MODBUS RTU协议，支持01H、02H、03H、04H、05H、06H、0FH、10H功能码 |
|
|
| 波特率 | 2400、4800、9600、19.2K、38.4K、57.6K 115.2K可选
|
|
|
| 间隔符 | 可设定 |
|
|
| 校验位和停止位 | 可设定 |
|
|
| 综合参数 |
| 工作温度 | -10℃～60℃（见安装说明） |
|
|
| 存储温度 | -25℃～+85℃ |
|
|
| 允许湿度 | 5%～95%不结露 | 重量 | 78g |
| 防护等级 | IP20 | 抗振动 | 符合IEC 60068-2-6标准 |
| 接线电缆 | 0.08mm²～1.5mm² 带塑料套针型端子0.08mm²～0.5 mm² 剥线长度10mm | 抗冲击 | 符合IEC 60068-2-27标准 |
| 安装类型 | DIN导轨 | EMC-抗干扰性 | 符合IEC 61000-4标准 |
| 尺寸（宽/高/深） | 13mm/115/83.5mm | EMC-辐射干扰 | 符合EN 55011标准 |
| 附件 |
| 终端模块 | 自带 |
|
|
