产品型号：RE90 EGW-PN T
订货号： 01 09 1005
█ 符合PROFINET IRT总线协议标准。
█可扩展多达32个扩展模块。

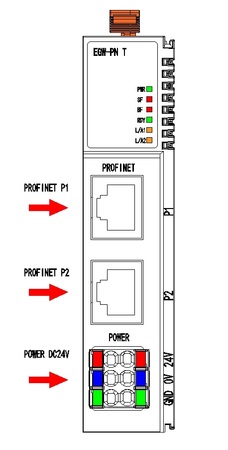

█带有2个以太网接口，具有数据交换功能，可以实现线性网络拓扑。
█DC 18~36V宽电压输入，额定输入电源为DC24V。
█充分利用了诸如GSD文件和诊断信息等最新技术，有力地支持从工程、组态到故障排查过程中最重要的应用。
█ 接口模块附带终端盖板。

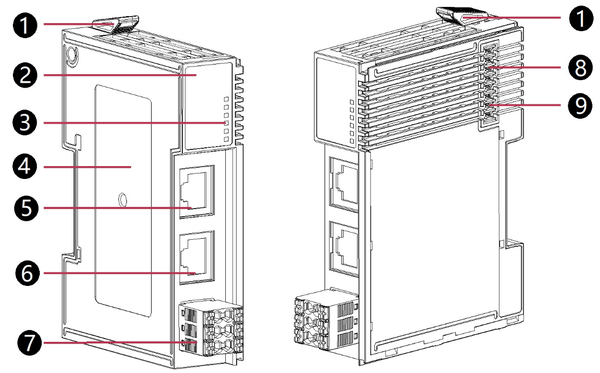

| 1 | 导轨固定器扳手 | 5 | PROFNIET P2 接口 | 9 | 模块背板电源连接器 |
| 2 | 型号 | 6 | PROFNIET P1 接口 |
|
|
| 3 | 电源通信状态指示灯 | 7 | 系统电源连接器 |
|
|
| 4 | 铭牌 | 8 | 模块背板通信连接器 |
|
|
| 总线参数 |
| 总线协议 | PROFINET RT | 总线连接 | RJ45×2 |
| 传输速率 | 100MBaud | 传输速率 | 100MBaud |
| 输入过程映像 | 最大512字节 | 输出过程映像 | 最大512字节 |
| 最大IO点数 | 约512个 | 最大总线段长 | 100m |
| 电气参数 |
| 可配置模块数量 | 32 | 参数配置 | 软件配置 |
| 系统电源电压 | DC24V(-25%...+30%) | 辅助电源电压 | DC24V(-25%...+30%) |
| 系统电源最大电流 | 10A | 辅助电源最大电流 | 10A |
| 模块消耗电流 | 106mA(DC24V) |
|
|
| 综合参数 |
| 工作温度 |
| 相对湿度 | 95%不结露 |
| 接线方式 |
| 抗振动 | 符合IEC 60068-2-6标准 |
|
| 抗冲击 | 符合IEC 60068-2-27标准 |

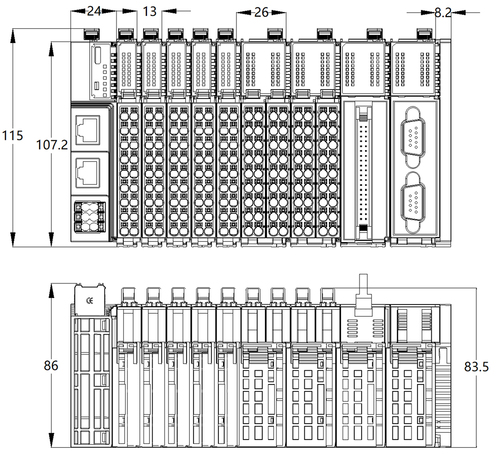

| 尺寸(宽/高/深) | 24/115/86 | 防护等级 | IP20 |
| 重量 | 176g | EMC-抗干扰性 | 符合EN 50082-2标准 |
| 存储温度 | -25℃…+85℃ | EMC-辐射干扰 | 符合EN 50081-2标准 |
| 附件 |
| 终端模块 | 自带 |
|
|
