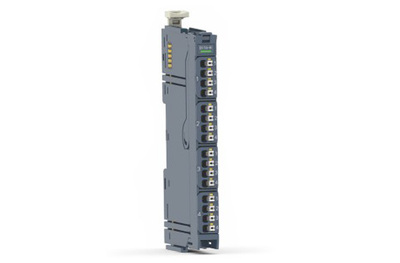

1、 Model of digital output module
型号 | RE80 EDO16-P | RE80 EDO16-N | RE80 EDO08-P | RE80 EDO16-N |
订货号 | 01 03 0200 | 01 03 0201 | 01 03 0202 | 01 03 0203 |
属性 | DO16×DC24V | DO16×DC24V | DO08×DC24V | DO08×DC24V |
输出点数 | 16点 | 16点 | 08点 | 08点 |
输出属性 | PNP晶体管输出 | NPN晶体管输出 | PNP晶体管输出 | NPN晶体管输出 |
输出最大电压 | DC24V | DC24V | DC24V | DC24V |
输出最大电流 | 0.5A | 0.5A | 0.5A | 0.5A |
电气隔离 | 与CPU隔离 | 与CPU隔离 | 与CPU隔离 | 与CPU隔离 |
型号 | RE80 EDO08-R | RE80 EDO16-V | RE80 EDO08-V |
|
订货号 | 01 03 0204 | 01 03 0220 | 01 03 0221 |
|
属性 | DO16×DC24V | DO16×DC24V | DO08×DC24V |
|
输出点数 | 16点 | 16点 | 08点 |
|
输出属性 | 继电器输出 | 阀岛接口输出 | 阀岛接口输出 |
|
输出最大电压 | DC24V | DC24V | DC24V |
|
输出最大电流 | 2A | 1A | 1A |
|
电气隔离 | 与CPU隔离 | 与CPU隔离 | 与CPU隔离 |
|

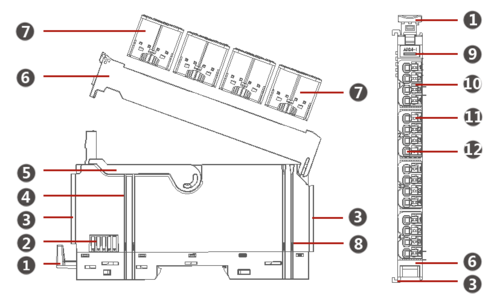

2、Module composition and description
1 | Rail stabilizer | 7 | Connecting terminal |
2 | Module communication connector | 8 | Auxiliary power connector |
3 | Module fixed connector | 9 | Module status indicator light |
4 | System power connector | 10 | Channel status indicator light |
5 | Module assisted pull rod | 11 | Pull button |
6 | Terminal fixing bracket | 12 | Wiring hole
|

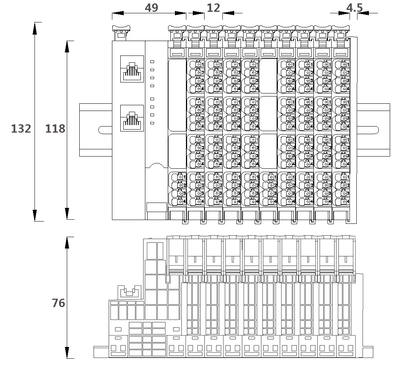

3、External dimensions
