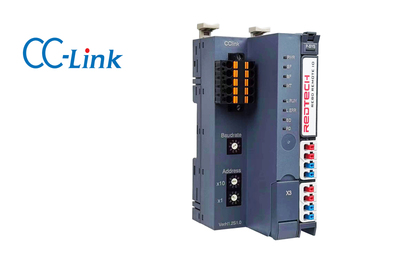

产品型号：RE80 GW-CL
订货号：01 08 0012
1、产品概述
〉模块通信接口支持CCLink总线协议，可与带有CCLink总线协议主站的PLC通信。
〉支持10 Mbps/5 Mbps/2.5 Mbps/625 kbps/156 kbps通信速率。
〉两入一出电源连接器和CCLink总线通信连接器，方便串行连接。
〉可以用三菱PLC编程软件进行硬件组态。
〉可扩展多达32个扩展模块。
〉DC 18~36V宽电压输入，额定输入电源为DC24V。
〉通过辅助电源连接器对扩展模块提供辅助电源，可为传感器和执行器提供电源。

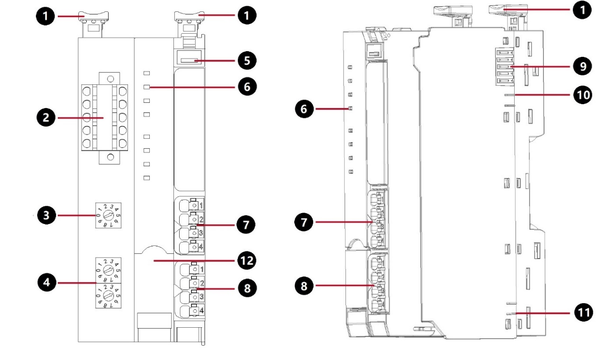

2、模块组成和说明
1 | 导轨固定器 | 7 | 系统电源输入 |
2 | CClink通信连接器 | 8 | 辅助电源输入 |
3 | 波特率编码开关 | 9 | 扩展通讯连接器 |
4 | 地址编码开关 | 10 | 系统电源连接器 |
5 | 系统电源指示灯 | 11 | 辅助电源连接器 |
6 | 系统和总线通讯状态指示灯 | 12 | 调试窗口（不用） |

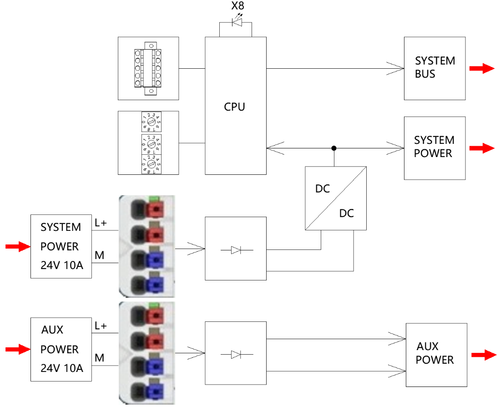

3、电气框图
4、技术数据
总线参数 |
|
总线协议 | CClink | 总线连接 | 可插拔两入一出接线端子 |
传输速率 | 10 Mbps/5 Mbps/2.5 Mbps/625 Kbps/156Kbps 100MBaud |
输入过程映像 | 10 Mbps | 5 Mbps | 2.5 Mbps | 625 Kbps | 156Kbps |
最大IO点数 | ≤100m | ≤160m | ≤400m | ≤900m | ≤1200m |
隔离（外部与总线IO内部） | 1500V DC |
电缆类型 | CC-Link 专用电缆（三芯屏蔽绞线） |
电气参数 |
可配置模块数量 | 32 | 参数配置 | 软件配置 |
系统电源电压 | DC24V(-25%...+30%) | 辅助电源电压 | DC24V(-25%...+30%) |
系统电源最大电流 | 10A | 辅助电源最大电流 | 10A |
模块消耗电流 | 106mA(DC24V) |
|
|
综合参数 |
工作温度 | -10℃…+60℃ | 相对湿度 | 95%不结露 |
接线方式 | 0.14mm²…1.5mm²，剥线长度10mm² | 抗振动 | 符合IEC 60068-2-6标准 |
|
| 抗冲击 | 符合IEC 60068-2-27标准 |
尺寸(宽/高/深) | 49/132/76 | 防护等级 | IP20 |
重量 | 176g | EMC-抗干扰性 | 符合EN 50082-2标准 |
存储温度 | -25℃…+85℃ | EMC-辐射干扰 | 符合EN 50081-2标准 |
附件 |
|
|
|
终端模块 | 自带 |
|
|
