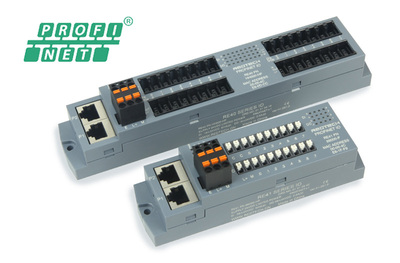

RE40 series Remote IO（PROFINET）

1：	The module communication interface supports PROFINET bus protocol and complies with IEC61158 standard and GB/T25105 standard.
2：	Support PROFINET RT IRT function.
3：	The integrated 2-port cargo aircraft facilitates the construction of linear topology structures.
4：	You can use Botu software for hardware configuration.
5：	Multiple 16 point or 32 point switch combination models.
6：	Standard DIN35 rail installation or screw installation.

产品详情

1、Product overview
〉The module communication interface supports PROFINET bus protocol and complies with IEC61158 standard and GB/T25105 standard.
〉Supports PROFINET RT IRT function.
〉The integrated 2-pair cargo aircraft facilitates the construction of linear topology structures.
〉Hardware configuration can be done using Botu software.
〉Multiple 16 point or 32 point switch combination models.
〉Standard DIN35 rail installation or screw installation.
2、Typical applications

3、PROFINET bus module model

型号	订货号	产品描述
RE40 PN 88000-HP	01 01 0500	PROFINET 8点高电平输入 8点PNP晶体管输出 e-CON接线
RE40 PN 88000-LP	01 01 0501	PROFINET 8点低电平输入 8点PNP晶体管输出 e-CON接线
RE40 PN 88000-HN	01 01 0503	PROFINET 8点高电平输入 8点NPN晶体管输出 e-CON接线
RE40 PN 88000-LN	01 01 0504	PROFINET 8点低电平输入 8点NPN晶体管输出 e-CON接线
RE40 PN H0000-H	01 01 0505	PROFINET 16点高电平输入 e-CON接线
RE40 PN H0000-L	01 01 0506	PROFINET 16点低电平输入 e-CON接线
RE40 PN 0H000-P	01 01 0507	PROFINET 16点PNP晶体管输出 e-CON接线
RE40 PN 0H000-N	01 01 0508	PROFINET 16点NPN晶体管输出 e-CON接线
RE40 PN HH000-HP	01 01 0510	PROFINET 16点高电平输入 16点PNP晶体管输出 e-CON接线
RE40 PN HH000-LP	01 01 0511	PROFINET 16点低电平输入 16点PNP晶体管输出 e-CON接线
RE40 PN HH000-HN	01 01 0512	PROFINET 16点高电平输入 16点NPN晶体管输出 e-CON接线
RE40 PN HH000-LN	01 01 0513	PROFINET 16点低电平输入 16点NPN晶体管输出 e-CON接线
RE40 PN X8000-HP	01 01 0514	PROFINET 24点高电平输入 8点PNP晶体管输出 e-CON接线
RE40 PN X8000-LP	01 01 0515	PROFINET 24点低电平输入 8点PNP晶体管输出 e-CON接线
RE40 PN X8000-HN	01 01 0516	PROFINET 24点高电平输入 8点NPN晶体管输出 e-CON接线
RE40 PN X8000-LN	01 01 0517	PROFINET 24点低电平输入 8点NPN晶体管输出 e-CON接线
RE40 PN D0000-H	01 01 0518	PROFINET 32点高电平输入 e-CON接线
RE40 PN D0000-L	01 01 0519	PROFINET 32点低电平输入 e-CON接线
RE40 PN 0D000-P	01 01 0520	PROFINET 32点PNP晶体管输出 e-CON接线
RE40 PN 0D000-N	01 01 0521	PROFINET 32点NPN晶体管输出 e-CON接线
RE41 PN 88000-P	01 01 0530	PROFINET 8点输入 8点PNP晶体管输出弹片端子接线
RE41 PN 88000-N	01 01 0531	PROFINET 8点输入 8点NPN晶体管输出弹片端子接线
RE41 PN H0000-D	01 01 0532	PROFINET 16点输入弹片端子接线
RE41 PN 0H000-P	01 01 0533	PROFINET 16点PNP晶体管输出弹片端子接线
RE41 PN 0H000-N	01 01 0534	PROFINET 16点NPN晶体管输出弹片端子接线
RE41 PN HH000-P	01 01 0540	PROFINET 16点输入 16点PNP晶体管输出弹片端子接线
RE41 PN HH000-N	01 01 0541	PROFINET 16点输入 16点NPN晶体管输出弹片端子接线
RE41 PN X8000-P	01 01 0542	PROFINET 24点输入 8点PNP晶体管输出弹片端子接线
RE41 PN X8000-N	01 01 0543	PROFINET 24点输入 8点NPN晶体管输出弹片端子接线
RE41 PN D0000-D	01 01 0544	PROFINET 32点输入弹片端子接线
RE41 PN 0D000-P	01 01 0545	PROFINET 32点PNP晶体管输出弹片端子接线
RE41 PN 0D000-N	01 01 0546	PROFINET 32点NPN晶体管输出弹片端子接线

4、PROFINET Bus Module View

①Module fixing hole ②PROFINET bus interface
③Power and communication indicator lights ④Switching connector
⑤IO interface status indicator light ⑥Power supply connector
⑦Switching connector
5、Size

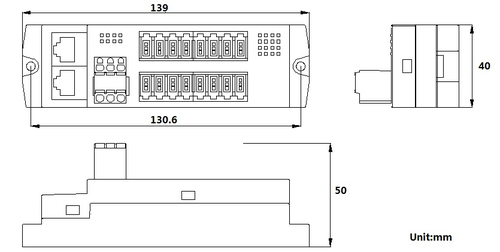

〉Dimensional diagram of 16 point digital quantity model for RE40 bus IO module.

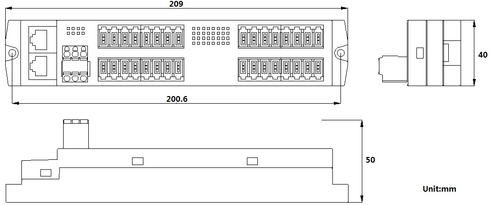

〉Size diagram of the 32 point digital model for the RE40 bus IO module.

〉The size of the RE40 bus IO module is the same as the external dimensions of RE41.
